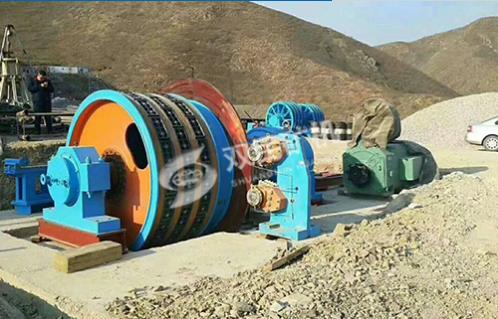

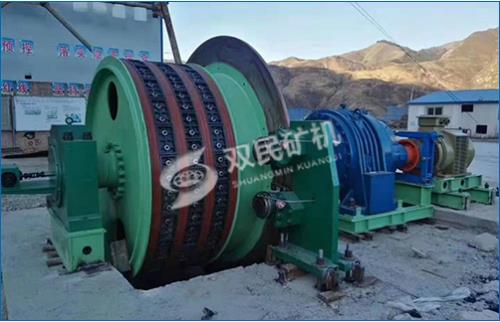

多繩摩擦式提升機的結構及規格

　　1、由主軸裝置、制動裝置、減速器、深度指示器、車槽裝置、導向輪等部件組成。

　　2、多繩摩擦式提升機井塔高度的確定

　　井塔高度指提升機的安裝高度，從井口水平至輪軸線之間的垂直距離。

　　有導向輪時：htc=hx+hr+hgj+1/4Dd+hj

　　無導向輪時:htc=hx+hr+hgj+1/4D

　　式中，hr—箕斗提升時為卸礦高度，罐籠提升時為裝卸平臺水平的高度；

　　hr—容器高度；

　　hgj—過卷高度；

　　hj—輪軸與導向輪軸線之間的垂直距離。

　　3、摩擦襯墊

　　它是多繩摩擦式提升機的重要部件，其優劣將直接影響到提升機的生產能力，工作完全、應用范圍等，因此，要求摩擦襯墊具有摩擦系數高、耐壓性能和耐摩性能好等特點。用襯墊的平均比壓q作為反映襯墊與鋼絲繩之間摩擦性能的綜合指標。

　　q=(Fjs+Fjx)/nDd式中，F(xiàn)js-上升繩的靜張力；Fjx-下放繩的靜張力；

　　平均比壓q對于多繩摩擦式提升機的選用有很大的影響。

　　4、多繩摩擦式提升機和導向輪的選擇。多繩摩擦式提升機的選擇是在已知提升鋼絲繩直徑d的前提下確定輪的直徑D：

　　當鋼絲繩與輪的圍包角а=180°時，D≧80d

　　當鋼絲繩與輪的圍包角а>180°時，D≧100d

　　按計算數值選擇標準提升機后，需要驗算其靜張力、靜張力差和摩擦襯墊的平均比壓。

　　導向輪直徑Dd一般比輪軸為小，當D≧100d時，Dd≧(80-90)d。
